システム可視光レーザマーカー LMシリーズ(緑色レーザ)

システム可視光レーザマーカー LMシリーズ(緑色レーザ)

システム可視光レーザマーカー LMシリーズに、視認性に優れる緑色半導体レーザ製品をラインアップ.

機械・鉄鋼、建築・土木、アパレル、医療機等の幅広い産業分野において「位置決め・ガイド光」や「計測」などに利用される機器組込用の小型汎用緑色レーザー光源。ご要望に応え、システム可視光レーザマーカー LMシリーズに視認性に優れる緑色半導体レーザ製品をラインアップしました。

製品概要

システム可視光レーザマーカー LMシリーズ(緑色レーザ)
仕様確認・型式選定を目的とした貸出サンプル製品(デモ機)を準備しています。
ご希望の方は、下記をご参照の上、電子メールでお問い合わせください。
★購入検討用のサンプル製品(デモ機)について

品番(型式)体系

LM  -  12  -  515 - □
タイプ   電源・
動作仕様
  レーザ波長(nm)
  -LD最大定格出力(mW)
型式タイプ
LMPコリメート
LMCマイクロスポット
LMA真円コリメート
LMLライン
LML10短ライン
LML80短ライン
LML10Pラインポイント
LMX十字ライン
LMX2十字ライン
型式電源・動作仕様
D12DC12V電源仕様
外部制御機能
A12AC100V 50/60Hz
(ACアダプタ付属)
波長(nm)-LD最大定格出力(mW)
515-3
515-5
515-10

※「タイプ」,「電源・動作」,「波長-出力」は、全ての組み合わせが可能です。
<用途・ご使用条件(照射距離・周囲の明るさ等)に応じて型式機種選定が必要です>
【品番例】 LMP-D12-515-3 ; コリメート-DC電源仕様-波長515nm-最大定格出力3mW
【品番例】 LML-A12-515-10 ; ライン-ACアダプタ付属-波長515nm-最大定格出力10mW

標準仕様(各タイプ共通)

型 式 LM□ - D12 - 515 - □ LM□ - A12 - 515 - □
搭載LD素子 波長 515 nm、最大定格出力 3~10 mW
※詳細は レーザ光波長/出力 標準仕様 ご参照.
レーザ
駆動回路
基本仕様 LMシリーズ共通 駆動回路
・APC(Automatic Power Control)回路
・スロースターター回路
・レーザ出力調整機能(100% → 5~25%まで)
外部制御 オープンコレクタ、無電圧
接点によるON/OFF制御
機能

・入力電圧 7~13 V
・応答周波数 Max. 1 kHz
電  源 電圧 DC +10.5~14.1 V
(推奨 DC +12 V)※1
消費電流 120 mA以下
電圧 AC 100V, 50/60 Hz
(専用ACアダプター付属)
消費電力 10 VA以下
動作温度範囲 -10 ~ +50 ℃
(但し、専用ACアダプターの動作上限温度 +40 ℃)

※1 電源DC5V, DC24V 仕様の特注品対応も可能ですのでお問い合わせください.
※  製品の仕様は、改良等のため予告なく変更することがあります.


タイプ別 標準仕様

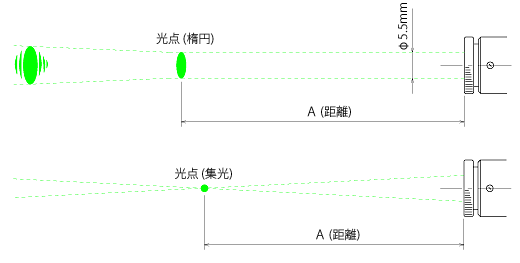

LMPタイプ 【コリメートマーカー】

外形図 ・出射効率が高く、高輝度のコリメート光が得られるスタンダード製品.
・集光~平行光(コリメート)~拡大光の調整可能.
・ガラス非球面レンズ採用: レーザ出射口径φ5.5mm.
・コリメート調整時: 光点サイズ 約6×3mmの楕円(A=5m).
・集光調整時: 光点サイズ φ1mm以下(A=1m以内).

LMP コリメート/集光調整

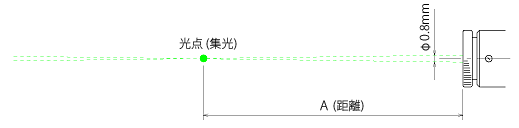

LMCタイプ 【マイクロスポットマーカー】

外形図 ・おおむね500mm以下の至近距離においてφ1mm以下のスポット光.
・ガラスボールレンズ採用: レーザ光出射口径φ0.8mm.
・集光距離の調整可能(微小スポットを得るには照射距離A=500mm以内推奨).

LMC 集光調整

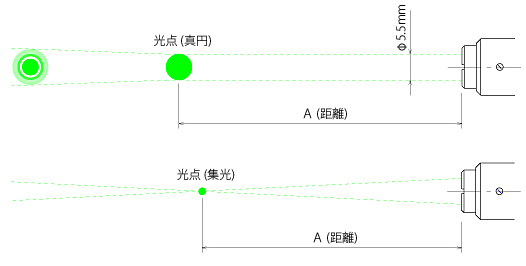

LMAタイプ 【真円コリメートマーカー】

外形図 ・真円度の高いコリメート光が得られる高性能製品.
・集光~平行光(コリメート)~拡大光の調整可能.
・3枚構成のガラス組レンズ採用 : 出射口径φ5.5mm.
・コリメート調整時 : 光点サイズ 約φ5mm(A=5m)
・集光調整時 : 光点サイズ φ1mm以下(A=1m以内)

LMA コリメート/集光調整

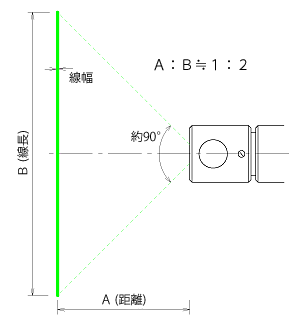

LMLタイプ 【ラインマーカー】

外形図 ・ラインマーカーのスタンダード製品.
・ガラス非球面レンズ+ガラスロッドレンズ採用で明瞭なライン照射.
・線幅 2mm以下(A=5m以内).
・集光調整により線幅 1mm以下のライン光照射可能(A=2m以内).
・ロッドレンズ(ライン照射用レンズ)の取り外しにより、LMPタイプ同等の
 コリメートマーカーとして利用可能.

LML ライン

LML10タイプ 【短ラインマーカー】

外形図 ・ラインパターン長を短くして、レーザ光を有効利用して輝度アップ.
・ガラス非球面レンズ+ガラスロッドレンズ採用で明瞭なライン照射.
・線幅 2mm以下(A=5m以内).
・集光調整により線幅 1mm以下のライン光照射可能(A=2m以内).
・ロッドレンズ(ライン照射用レンズ)の取り外しにより、LMPタイプ同等の
 コリメートマーカーとして利用可能.

LML10 ライン

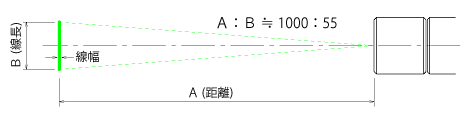

LML80タイプ 【短ラインマーカー】

外形図 ・ラインパターン長を小さくして、長距離で使い易い短ラインマーカー.
・ガラス非球面レンズ+ガラスシリンダーレンズ採用で明瞭なライン
 照射.
・ラインのサイズ… A : B = 約 100 : 5.5
・ラインの線幅… 線幅2mm以下(A=5m以内) / 線幅約4mm(A=10m)
・集光調整により線幅 1mm以下のライン光照射可能(A=2m以内).
・シリンダーレンズ(ライン照射用レンズ)の取り外しにより、LMPタイプ同等の
 コリメートマーカーとして利用可能.

LML80 ライン

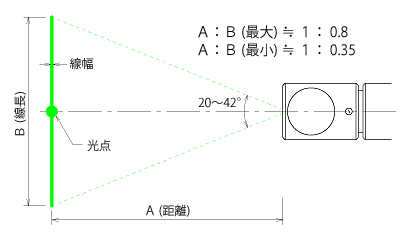

LML10Pタイプ 【ラインポイントマーカー】

外形図 ・ライン中央部にポイント光が得られるユニークな製品.
・中央部ポイント光がライン位置決め基準点としての利用に最適.
・ガラス非球面レンズ+ガラスロッドレンズ採用で明瞭なライン照射.
・線幅 2mm以下(A=5m以内).
・集光調整により線幅 1mm以下のライン光照射可能(A=2m以内).
・ロッドレンズ(ライン照射用レンズ)の取り外しにより、LMPタイプ同等の
 コリメートマーカーとして利用可能.

LML10P ラインポイント

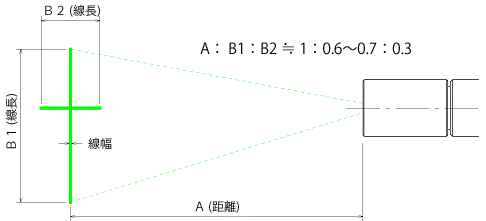

LMXタイプ 【十字ラインマーカー】

外形図 ・1台で直角精度の良好な十字ライン(非対称)照射可能.
・ガラス非球面レンズ+ガラスロッドレンズ採用で明瞭なライン照射.
・非対称形 十字ライン ( A : B1 : B2 = 約 1 : 0.6~0.7 : 0.3 )
・十字ラインの線幅… 線幅1mm以下(A=1m以内)/
 線幅2mm以下(A=3m以内)/ 線幅3mm以下(A=5m以内)
・ロッドレンズ(十字ライン照射用レンズ)の取り外しにより、LMPタイプ同等の
 コリメートマーカーとして利用可能.

LMX 十字ライン

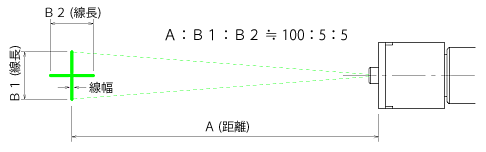

LMX2タイプ 【十字ラインマーカー】

外形図 ・1台で十字ライン照射可能.
・新開発の十字ライン用特殊レンズ採用で明瞭なライン照射.
・十字ラインのサイズ… A : B1 : B2 = 約 100 : 5 : 5
・十字ラインの線幅… 線幅2mm以下(A=5m以内) / 線幅約4mm(A=10m)
・集光調整により線幅 1mm以下のライン光照射可能(A=1m以内).
・十字ライン用特殊レンズの取り外しにより、LMPタイプ同等のコリメートマーカー
 として利用可能.

LMX2 十字ライン

電源/動作 標準仕様

D12タイプ 【DC12V電源仕様】

・DC電源仕様 : 入力電圧 DC +10.5~14.1 V (推奨 12 V).
・外部信号により、ON/OFF制御可能(最大約1kHzまで).
※型式「D12」タイプでは、別途直流電源を準備していただく必要があります.
※システム可視光レーザマーカー LMシリーズ(赤色レーザ)とは動作電圧が異なり
 ますのでご注意ください.

※電源DC5V・DC24V仕様も特注対応可能ですのでご相談ください.

D12 電源仕様

外部制御とは?(よくあるお問い合わせ)


A12タイプ 【AC100V電源仕様】

・AC電源仕様 : 定格入力 AC100 V±10%、10VA、50/60Hz.
・専用ACアダプター標準付属、標準DCコネクター付き.
 (専用ACアダプターのコード長:約1900mm固定)

A12 電源仕様

※製品の外観・標準仕様については、改良等のため予告なく変更することがあります.
